Проблема високого рівня ґрунтових вод є однією з найбільш складних інженерних задач при облаштуванні ділянок, особливо в низинних регіонах, які має Україна. Для ефективного відведення надлишкової вологи та захисту фундаментів від руйнування необхідний комплексний підхід, що включає використання сучасних полімерних або бетонних резервуарів.
Гідрогеологічні передумови та ризики високого рівня ґрунтових вод (ВРҐВ)
Проєктування систем водовідведення в умовах, коли ґрунтові води залягають на глибині менше ніж 1,5 метра від поверхні, вимагає особливого підходу. Стандартні рішення часто виявляються неефективними через фізичні властивості насичених вологою ґрунтів. Щоб уникнути переповнення магістралей та замулювання фільтраційного поля, у таких складних умовах перед основною галереєю монтується спеціальний дренажний колодязь, який стабілізує потік і працює як буферна зона для відстоювання важких часток піску та глини. Такий технологічний вузол дозволяє системі працювати стабільно навіть під час пікових опадів.
Вплив гідростатичного тиску на підземні споруди
Високий рівень ґрунтових вод створює постійний гідростатичний тиск на будь-які заглиблені конструкції. Це означає, що порожні резервуари або тунелі, які не мають достатньої ваги або надійної фіксації, можуть бути виштовхнуті на поверхню силами морозного пучення або просто спливти за законом Архімеда. Крім того, зовнішній тиск води вимагає від стінок модулів високої механічної міцності на стискання. Саме тому вибір форми та матеріалу виробу є критично важливим етапом.
Зниження коефіцієнта фільтрації ґрунтів
Коефіцієнт фільтрації визначає здатність ґрунту пропускати воду за одиницю часу. У водонасичених ґрунтах цей показник наближається до нуля. Відповідно, дренажна система перестає працювати як звичайний інфільтратор і повинна тимчасово виконувати функцію акумулятора. Вона збирає залповий скид зливових вод і повільно віддає їх у ґрунт у міру зниження загального рівня води на ділянці.
Інженерні вимоги до вибору обладнання
Для облаштування акумулюючих полів сучасний ринок пропонує широкий спектр рішень. В каталозі представлені вироби як з міцного пластику, так і з гідробетону, що дозволяє закрити потреби водонепроникності будь-якої складності.
Порівняльний аналіз матеріалів: пластикові модулі проти гідробетону
Для наочності розглянемо основні типи обладнання, що застосовується для побудови підземних галерей, та їхні технічні параметри у вигляді таблиці.
| Характеристика | Полімерні тунелі та блоки | Модулі з гідробетону |
| Типові представники | Дренажний тунель на 310 літрів, Дренажний блок ECO BLOC FLEX 205 л | Дренажний бетонний тунель 300 л, Дренажний бетонний модуль 3000 л |
| Вага конструкції | Низька (легкий ручний монтаж без спецтехніки) | Висока (потребує залучення крана-маніпулятора) |
| Акумулююча ємність | До 95-97% від загального об’єму виробу | Близько 80-85% через товщину стінок |
| Стійкість до спливання | Потребує надійної засипки щебенем та ґрунтом | Висока власна маса запобігає спливанню |
| Несуча здатність | Витримують навантаження від легкових авто (при правильній засипці) | Витримують екстремальні навантаження, включно з вантажним транспортом |
| Хімічна стійкість | Абсолютна стійкість до кислот та лугів у ґрунті | Потребують спеціальних добавок для запобігання корозії бетону |
Кожен матеріал має свої передумови для застосування. Наприклад, дренажний модуль STORMBOX на 206 літрів ідеально підходить для створення масштабних інфільтраційних полів складної геометрії завдяки своїй модульній конструкції. Водночас важкі бетонні вироби стануть у нагоді там, де неможливо забезпечити глибоке закладення, але зверху планується інтенсивний рух транспорту.
Технологічна карта монтажу: покрокова специфікація
Монтаж інфільтраційних систем при високому рівні ґрунтових вод є строгим багатоетапним процесом. Будь-яке відхилення від технологічної карти може призвести до швидкого виходу системи з ладу, замулювання або деформації пластикових елементів.
Етап 1. Проєктування котловану та розрахунок буферного шару
Першим кроком є виїмка ґрунту. Глибина котловану розраховується таким чином, щоб нижня точка інфільтраційного поля знаходилася щонайменше на 50 сантиметрів вище максимального сезонного рівня ґрунтових вод. Якщо досягти цього неможливо, площа котловану штучно розширюється, а товщина дренуючої подушки збільшується для створення додаткового акумулюючого об’єму. Дно котловану ретельно вирівнюється, але не трамбується занадто сильно, щоб не порушити природну пористість материнського ґрунту.
Етап 2. Укладання геотекстилю та формування дренуючої подушки
По всьому периметру котловану, включаючи стінки, розстилається голкопробивний геотекстиль. Його щільність повинна становити від 150 до 250 г/м². Використання термоскріпленого геотекстилю категорично заборонено, оскільки він має низьку водопропускну здатність і швидко забивається дрібними частинками глини.
На геотекстиль насипається шар митого гранітного щебеню фракції 20-40 мм. Товщина цього шару в умовах ВРҐВ має бути не менше 30-40 сантиметрів. Щебінь виконує подвійну функцію: він слугує міцною основою для встановлення пластикових або бетонних елементів, а також створює величезний буферний об’єм для води. Поверхня щебеню вирівнюється за допомогою лазерного або водяного рівня.

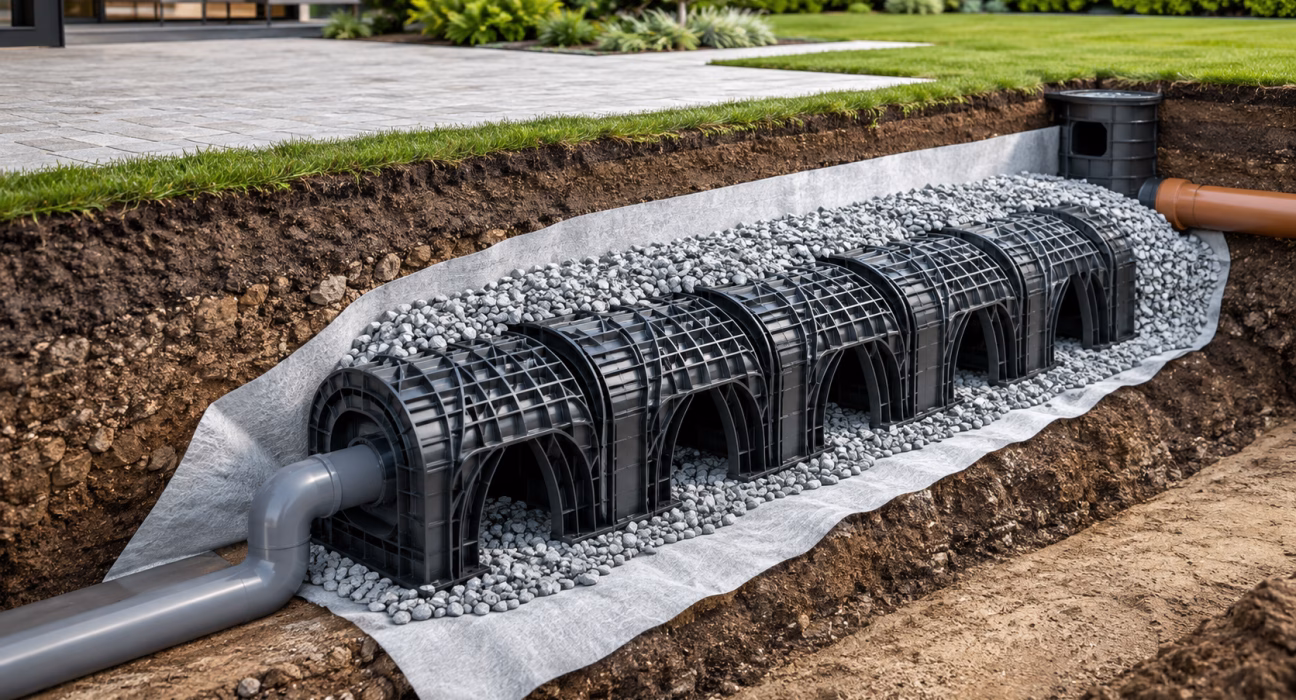

Етап 3. Інсталяція модулів та обв’язка трубопроводів
На підготовлену щебеневу основу встановлюються вибрані ємності, наприклад, дренажний тунель GRAF 130 л або більш місткі аналоги. Елементи з’єднуються між собою за допомогою штатних фіксаторів або адаптерів, утворюючи єдину підземну галерею. На цьому етапі до системи підключається підвідний колектор. Усі з’єднання труб з корпусом тунелів повинні бути герметизовані за допомогою гумових ущільнювачів для запобігання потраплянню ґрунту всередину конструкції.
Етап 4. Організація припливно-витяжної вентиляції
Критично важливий етап, про який часто забувають. Коли залповий об’єм води надходить у підземну галерею, він витісняє звідти повітря. Якщо повітрю нікуди виходити, виникає ефект повітряного замка, і вода перестає надходити в систему, піднімаючись назад по трубах до дощоприймачів або септика. Для уникнення цього на протилежному від входу кінці поля встановлюється вентиляційна труба (зазвичай діаметром 110 мм), яка виводиться на 30-50 сантиметрів над рівнем землі та оснащується захисним грибком.
Захист системи від кольматації (замулювання)
Кольматація — це процес забивання пор геотекстилю та проміжків між камінням щебеню дрібними суспензіями, піском або органікою. Уникнути цього явища неможливо, але можна значно уповільнити його, продовживши термін служби системи до 50 і більше років.
Основні методи захисту:
- Обов’язкове встановлення оглядових та відстійних резервуарів перед входом у галерею. Вони уповільнюють потік води, дозволяючи важким фракціям осісти на дно.
- Використання додаткових механічних фільтрів у системі зливової каналізації (наприклад, кошики для збору листя в дощоприймачах).
- Для систем очищення побутових стоків — застосування якісних біофільтрів. Наприклад, біофільтр проточний для багатокамерного септика Biofilter GREEN-1 допомагає суттєво знизити кількість завислих речовин перед їх потраплянням у зону інфільтрації.
- Загортання всієї конструкції у геотекстиль з напуском не менше 30-50 сантиметрів на стиках, щоб унеможливити прямий контакт ґрунту зі щебенем та пластиком.
Гідравлічний розрахунок акумулюючої здатності
Правильний розрахунок необхідного об’єму є запорукою того, що ділянка не перетвориться на болото під час затяжних дощів. Розрахунок базується на трьох основних параметрах: площі водозбору (дахи, мощені доріжки, парковки), статистичній нормі опадів для конкретного регіону та здатності місцевого ґрунту поглинати вологу.
Загальний акумулюючий об’єм системи складається з двох величин:
- Внутрішній об’єм самих тунелів або блоків (100% їхнього номінального об’єму).
- Об’єм порожнеч у щебеневій подушці (зазвичай приймається як 30% від загального геометричного об’єму засипаного щебеню).
У випадку складних ґрунтів система проєктується з коефіцієнтом запасу 1,3–1,5. Це означає, що резервуари повинні вмістити на 30-50% більше води, ніж передбачає стандартний розрахунок пікового навантаження, оскільки відведення води в землю буде відбуватися вкрай повільно.
Висновок
Проєктування та монтаж підземних інфільтраційних споруд в умовах підвищеної вологості ґрунтів — це складне інженерне завдання, що вимагає точних розрахунків, розуміння фізичних процесів та використання виключно високоякісних матеріалів. Відмова від використання геотекстилю, неправильний розрахунок буферного об’єму або ігнорування вентиляції гарантовано призведуть до затоплення ділянки та необхідності повної перебудови системи.
Спираючись на експертизу та широкий вибір спеціалізованого обладнання, можна створити надійну та автономну мережу, яка працюватиме десятиліттями без необхідності складного обслуговування. Довіряйте проєктування професіоналам, які врахують усі нюанси вашого ландшафту та геологічні особливості території.
