Двигатель автомобиля — это сложный механизм, который превращает топливо в движение. Понимание того, как устроен мотор, поможет вам лучше ухаживать за машиной и вовремя замечать проблемы.
На самом деле, строение двигателя автомобиля не такое сложное, как кажется на первый взгляд. Главное — разобраться какие есть основные детали двигателя и понять, как они работают вместе.
Основные компоненты — из чего состоит двигатель
Конструкция двигателя автомобиля включает несколько ключевых узлов. Каждый выполняет свою функцию, но все они работают как единое целое.
- Блок цилиндров — это основа всего мотора. В нем происходит сгорание топлива. Представьте его как корпус, внутри которого двигаются поршни.
- Головка блока цилиндров располагается сверху блока. Она закрывает цилиндры и содержит клапаны для впуска и выпуска.
- Поршневая группа — это детали, которые преобразуют энергию сгорания в механическое движение. Сюда входят поршни, кольца и пальцы.
- Кривошипно-шатунный механизм передает движение поршней на коленчатый вал. Именно он создает вращение, которое потом передается на колеса.
- А вот газораспределительный механизм контролирует подачу топливной смеси и выход отработанных газов.
Блок цилиндров — фундамент мотора
Детали двигателя начинаются с блока цилиндров. Это массивная чугунная или алюминиевая отливка с отверстиями — цилиндрами.
В современных моторах количество цилиндров бывает разным:
- 3-4 цилиндра в малолитражках
- 6-8 цилиндров в мощных авто
- 12 и более в спортивных машинах
Внутри каждого цилиндра движется поршень. Стенки цилиндра отшлифованы до зеркального блеска. Это нужно для плотного прилегания поршневых колец.
Кстати, блок цилиндров имеет специальные каналы. По ним циркулирует охлаждающая жидкость. Без охлаждения мотор перегреется за несколько минут.
В нижней части блока расположен картер. Здесь находится коленчатый вал и масляный поддон. Масло смазывает все трущиеся детали.

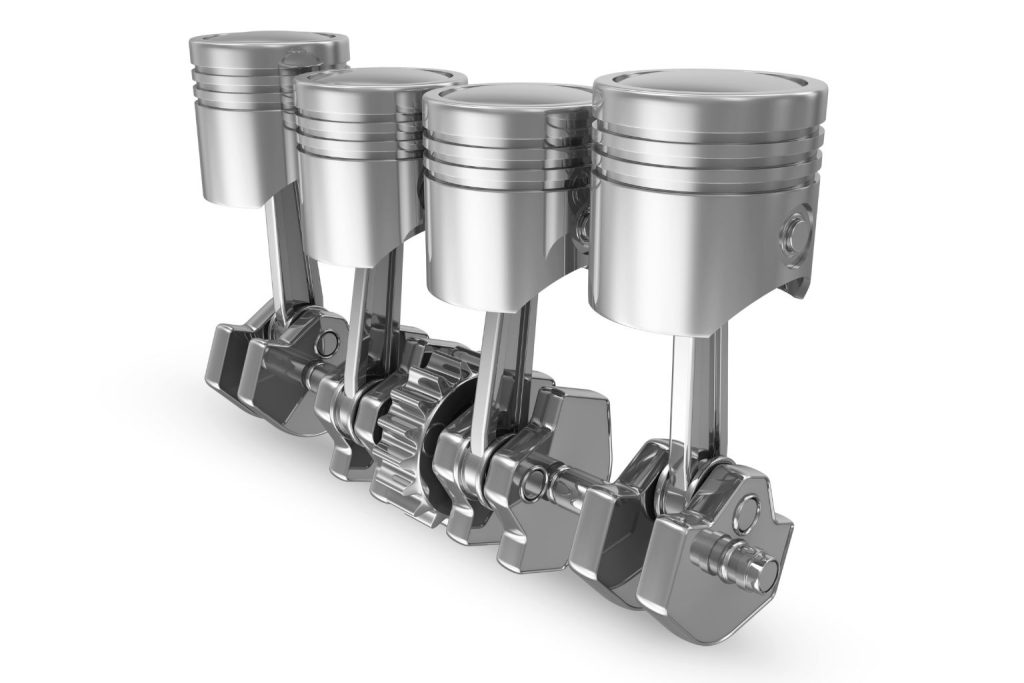

Поршневая группа — преобразователь энергии
Строение двигателя невозможно представить без поршневой группы. Поршень — это подвижный «стакан», который ходит вверх-вниз в цилиндре.
На поршне установлены кольца. Компрессионные кольца не дают газам прорваться в картер. Маслосъемное кольцо убирает лишнее масло со стенок цилиндра.
Поршневой палец соединяет поршень с шатуном. Палец проходит через отверстия в поршне и верхней части шатуна.
Интересный факт: поршень нагревается до 300-400 градусов во время работы. Поэтому его делают из специального алюминиевого сплава.

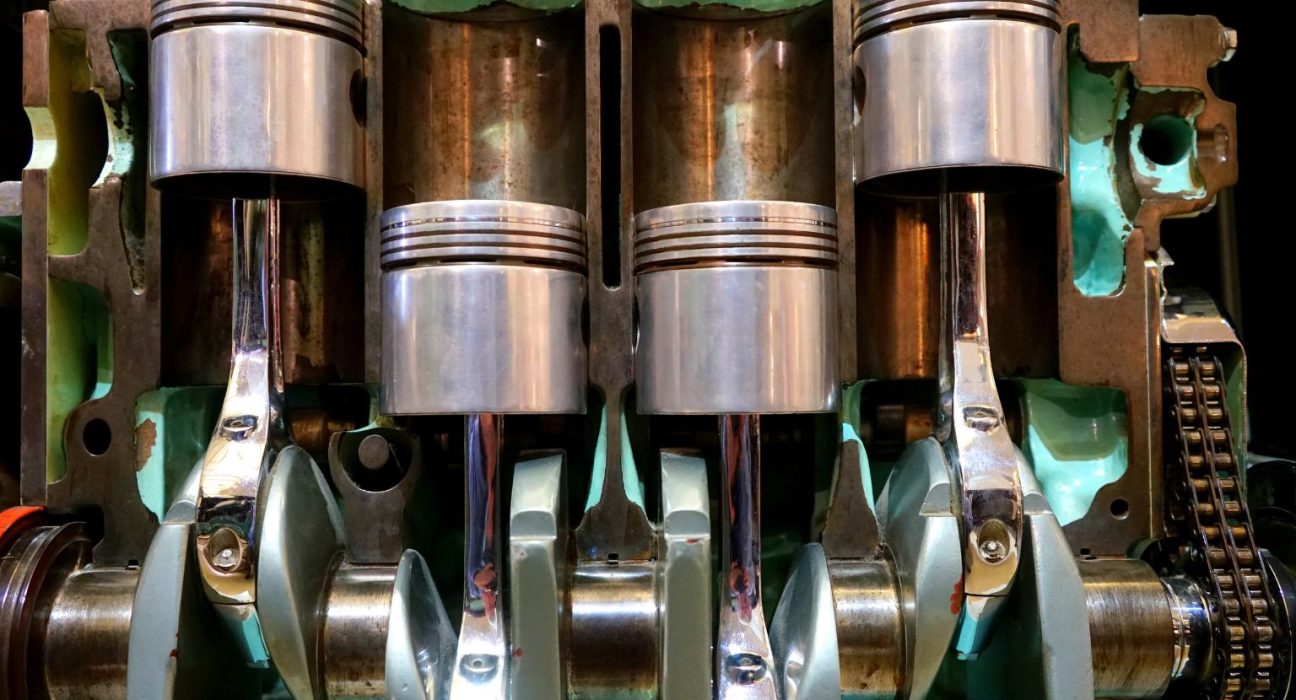

Кривошипно-шатунный механизм: сердце движения
Двигатель автомобиля состоит из многих частей, но кривошипно-шатунный механизм — самая важная. Он превращает возвратно-поступательное движение поршней во вращательное движение коленвала.
- Шатун соединяет поршень с коленчатым валом. Это прочная стальная деталь, которая выдерживает огромные нагрузки.
- Коленчатый вал — это изогнутый вал с шатунными шейками. Когда поршень идет вниз, он через шатун поворачивает коленвал.
На коленвале есть противовесы. Они уравновешивают вес поршней и шатунов. Без балансировки мотор сильно вибрировал бы.
Вкладыши подшипников снижают трение между шатунами и коленвалом. Это тонкие металлические полукольца с антифрикционным покрытием.
Головка блока цилиндров: верхний этаж мотора
Конструкция двигателя автомобиля включает головку блока — «крышку» для цилиндров. В ней размещены клапаны, свечи зажигания и распредвал.
Впускные клапаны открываются, чтобы пропустить топливную смесь в цилиндр. Выпускные клапаны выпускают отработанные газы.
Клапаны открывают специальные кулачки на распределительном валу. Пружины закрывают клапаны после прохода кулачка.
В головке блока есть камеры сгорания. Их форма влияет на мощность и экономичность мотора. Современные моторы имеют компактные камеры сгорания.
А вот свечи зажигания ввинчиваются прямо в головку. Они дают искру для воспламенения топливной смеси.
Газораспределительный механизм
Строение двигателя включает механизм, который управляет «дыханием» мотора. Это газораспределительный механизм или ГРМ.
- Распределительный вал имеет кулачки, которые открывают клапаны. Вал вращается в два раза медленнее коленвала.

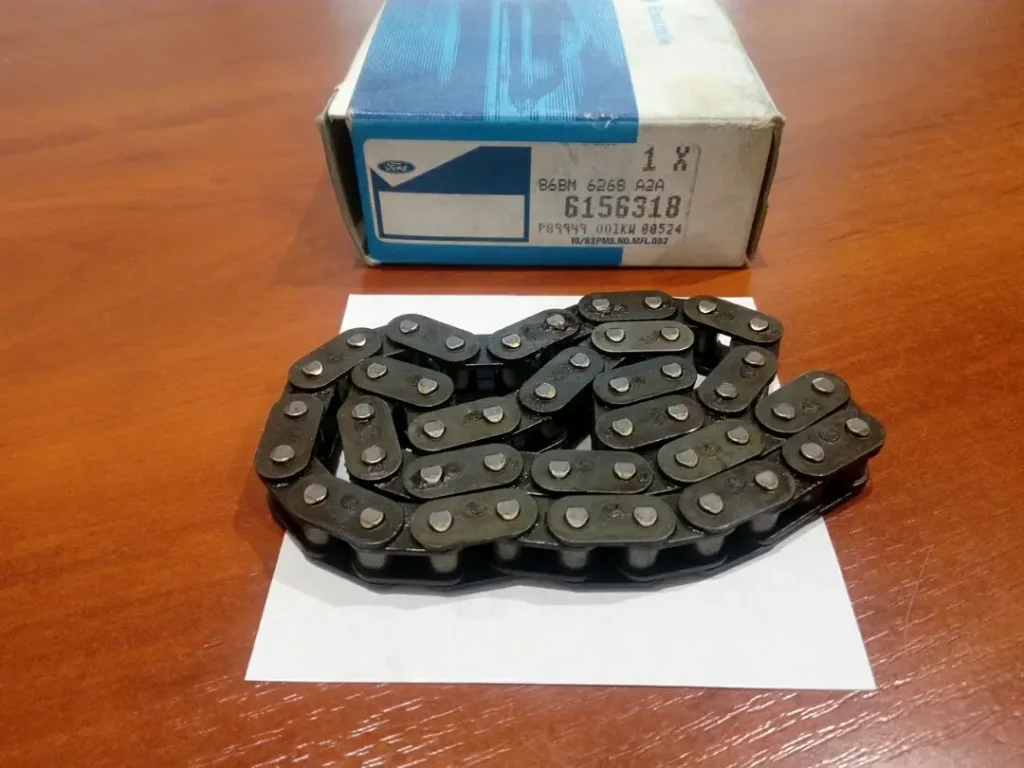

- Ремень или цепь ГРМ соединяет коленвал с распредвалом. Цепь служит дольше, но шумит больше. Ремень работает тише, но требует замены каждые 60-100 тысяч км.
Натяжители поддерживают правильное натяжение ремня или цепи. Ослабленный привод может «перескочить», и клапаны столкнутся с поршнями.
Системы двигателя: жизнеобеспечение мотора
Детали двигателя работают благодаря вспомогательным системам. Без них мотор не проработает и минуты.
Система охлаждения
Охлаждение отводит лишнее тепло от мотора. В блоке и головке есть каналы для охлаждающей жидкости.
Радиатор охлаждает антифриз встречным воздухом. Водяной насос (помпа) гоняет жидкость по системе. Термостат регулирует температуру, открывая или закрывая путь к радиатору.
Система смазки
Масло смазывает все трущиеся детали. Масляный насос подает масло под давлением. Масляный фильтр очищает масло от загрязнений.
Масляные каналы в блоке и головке доставляют смазку к подшипникам, клапанам и другим деталям.
Система питания
Топливная система подает горючую смесь в цилиндры. Топливный насос качает бензин из бака. Форсунки распыляют топливо в цилиндрах или во впускном коллекторе.
Воздушный фильтр очищает воздух для смеси с топливом. Чистый воздух — залог долгой работы мотора.
Как все работает вместе
На самом деле, работа мотора — это четко отлаженный процесс. Все начинается с такта впуска. Поршень идет вниз, впускной клапан открывается. В цилиндр поступает топливно-воздушная смесь.
Потом поршень поднимается и сжимает смесь. Это такт сжатия. В конце такта свеча дает искру.
Смесь вспыхивает и толкает поршень вниз. Это рабочий ход — единственный такт, когда двигатель получает энергию.
На последнем такте поршень выталкивает отработанные газы через выпускной клапан.
Весь цикл повторяется сотни раз в минуту. При этом все системы работают синхронно.
Практические советы по уходу за двигателем
Знание того, из чего состоит двигатель, поможет правильно за ним ухаживать.
- Меняйте масло вовремя. Грязное масло плохо смазывает детали. Это приводит к износу подшипников и других деталей двигателя.
- Следите за температурой. Перегрев может повредить головку блока цилиндров. Трещины в головке — дорогой ремонт.
- Не игнорируйте странные звуки. Стук в моторе может означать износ подшипников коленвала или поршневых колец.
- Заправляйтесь качественным топливом. Плохой бензин загрязняет форсунки и клапаны.
- Меняйте фильтры. Грязный воздушный фильтр снижает мощность. Забитый масляный фильтр ухудшает смазку.
Кстати, регулярная диагностика поможет выявить проблемы на ранней стадии. Многие поломки проще предотвратить, чем потом ремонтировать.
Заключение
Строение двигателя автомобиля кажется сложным только на первый взгляд. На самом деле, это логичная конструкция, где каждая деталь выполняет свою функцию.
Понимание основ поможет вам:
- Лучше ухаживать за автомобилем
- Вовремя замечать проблемы
- Грамотно общаться с механиками
- Экономить на ремонте
Помните: мотор — это сердце автомобиля. Берегите его, и он прослужит долго и надежно.
