Деякі проблеми в трубопровідних системах очевидні одразу. Інші – накопичуються непомітно, поки не стають причиною аварії або дорогого ремонту. Повітря в трубопроводі належить до другого типу. Система формально працює, насоси обертаються, рідина рухається. Але тиск нестабільний, подача нижча за норму, обладнання зношується швидше, ніж має. І якщо не шукати причину цілеспрямовано – повітряні пробки в системі можна не помітити роками.
Для магістральних водогонів, насосних станцій, водоочисних споруд і промислових трубопроводів зі складним профілем це не теоретична загроза. Без ефективно організованого випуску повітря жодна мережа не зможе тривалий час працювати стабільно – незалежно від якості решти обладнання.

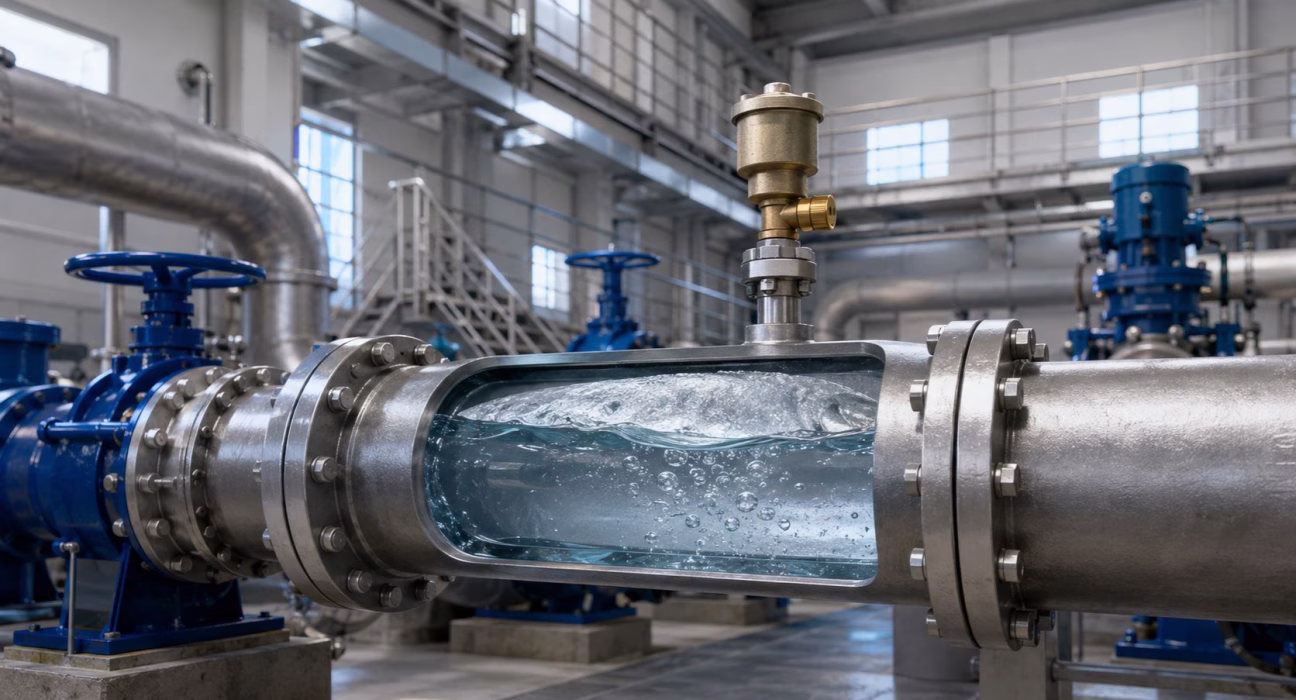

Що таке повітряна пробка в трубопроводі
Повітряна пробка – локальне скупчення повітря всередині трубопроводу, яке порушує нормальний рух рідини. Виникає вона там, де повітрю зручно осідати: верхні точки системи, підйоми траси, ділянки зі змінним ухилом, зони біля арматури, камер перемикання, резервуарів і насосного обладнання.
Фізика тут проста, але важлива. Повітря і вода поводяться в трубопроводі принципово по-різному. Повітря стискається, воно реагує на найменші перепади тиску і не рухається разом із потоком передбачувано. Невелика кишеня здатна суттєво змінити умови роботи всієї ділянки. У складних мережах це вже не просто зниження ефективності – це умови для гідравлічних ударів, вібрацій і механічних пошкоджень.
Чому повітря потрапляє в трубопровід
Більшість причин – буденні робочі ситуації. Після монтажу, ремонту або промивання мережі частина повітря завжди залишається всередині трубопроводу. При заповненні воно не виходить повністю – особливо якщо профіль системи нерівний або в ній немає спеціальних точок випуску.
Під час роботи повітря виділяється безпосередньо з рідини при коливаннях тиску і температури. У насосних системах воно потрапляє через саме обладнання, нещільні з’єднання, порушення режиму всмоктування або при аварійних ситуаціях.
Є і ще одна ситуація – спорожнення трубопроводу. Якщо при зливі рідини повітря не надходить у систему у достатньому об’ємі, всередині виникає вакуум. А вакуум – це вже небезпечне механічне навантаження на труби, фланцеві з’єднання, ущільнення і трубопровідну арматуру.
Як зрозуміти, що в системі є повітряна пробка
Повітряні пробки рідко дають про себе знати відразу і прямо. Але характерні сигнали є, і вміти їх читати – корисна навичка для будь-якої експлуатаційної служби.
Перший сигнал – нестабільний тиск без очевидної причини. Особливо помітний після запуску насосів або при зміні режиму роботи мережі. Другий – система не видає розрахункової подачі, хоча насоси й арматура формально справні.
Є і додаткові ознаки: шум і вібрації в трубах, нерівномірний потік, часті спрацювання захисту, некоректні покази витратомірів і манометрів. В окремих випадках – локальний перегрів насосів, прискорений знос ущільнень, нестабільна робота зворотних клапанів.
Для водоканалів і промислових підприємств ці симптоми не є дрібними відхиленнями. Найчастіше вони вказують на одне: повітря в системі не видаляється, і без втручання ситуація буде лише погіршуватися.
Наслідки повітряних пробок для трубопровідної системи
Найпряміший наслідок – повітряна кишеня блокує частину прохідного перерізу труби. Рідина іде важче, насоси компенсують опір збільшенням навантаження. Зростає споживання енергії, прискорюється знос.
При перепадах тиску повітря стискається і різко розширюється. Це дає коливання, поштовхи, вібрації і шум. У складних або протяжних мережах такі процеси переростають у гідравлічні удари – вони небезпечні для труб, фланцевих з’єднань, засувок, клапанів і насосного обладнання.
Є і третій наслідок, який часто лишається поза увагою: спотворені показники вимірювальних приладів. Повітря в потоці змінює дані витратомірів і манометрів. Для водоочисних споруд, технологічних ліній і насосних станцій це означає рішення, які приймаються на основі хибних даних.
Як видаляють повітря з трубопроводу
Найпростіший варіант – ручне видалення через спеціально передбачені точки. Але для відповідальних або протяжних мереж він швидко виявляє свої межі: потрібен постійний контроль, є залежність від персоналу, і оперативно реагувати на зміну режиму роботи системи вручну реально не виходить.
Ефективніше рішення – автоматичні пристрої для випуску та впуску повітря. Повітряні клапани або вантузи реагують на накопичення повітря самостійно, без участі персоналу, і перекривають усі режими роботи системи: заповнення, штатна експлуатація, спорожнення.
Для магістральних водогонів, насосних станцій, систем із перепадами висот і об’єктів із жорсткими вимогами до безперервності роботи – автоматика є не просто зручним варіантом, а єдиним практичним рішенням.
Коли потрібен повітряний клапан або вантуз
Там, де є реальний ризик накопичення повітря або утворення вакууму. Передусім – верхні точки трубопроводу, підйоми і перепади траси, ділянки зі змінним ухилом, зони після насосних станцій, точки біля резервуарів, камер перемикання і відповідальної запірної арматури.
При заповненні системи пристрій випускає великі об’єми повітря. При нормальній роботі – відводить невеликі порції, що накопичуються поступово. При спорожненні – впускає повітря, захищаючи трубопровід від вакуумних навантажень.
Для нескладних ділянок може бути достатньо автоматичного клапана. Для магістральних трубопроводів, водоканалів, насосних станцій і складних промислових систем потрібні комбіновані вантузи, що охоплюють усі три режими одночасно.
Де найчастіше встановлюють пристрої для випуску повітря
Місце монтажу не менш важливе, ніж сам пристрій. Вантуз, встановлений не там, де накопичується повітря, не вирішує жодної проблеми – навіть якщо він якісний і підібраний за всіма правилами.
Стандартні точки:
- верхні точки трубопроводу,
- підйоми і перепади траси,
- ділянки перед довгими спадними відрізками,
- зони після насосного обладнання,
- біля резервуарів,
- біля камер перемикання.
У протяжних магістральних системах місця монтажу визначають з урахуванням профілю траси, діаметра, швидкості потоку, робочого тиску і режиму роботи.
Для водопровідних мереж окремо варто продумати доступ до пристроїв. Вантуз у важкодоступному місці – не проблема при прийманні об’єкта. Але гарантована проблема при кожному наступному технічному обслуговуванні.
Типові помилки при боротьбі з повітряними пробками
Перша – намагатися вирішити питання зміною режиму роботи насосів. Без організованого випуску повітря будь-які зміни тиску і витрати дають лише тимчасовий ефект. Повітря залишається там, де було.
Друга – не встановлювати автоматичні пристрої у верхніх точках трубопроводу. Саме там повітря акумулюється найшвидше і найстабільніше. Пропустити ці зони – значить забезпечити собі повторення проблеми.
Третя – підбирати клапан або вантуз лише за діаметром підключення. Для правильного вибору необхідно враховувати робочий тиск, об’єм повітря, режими заповнення й спорожнення, тип середовища, профіль траси і пропускну здатність. Діаметр – лише відправна точка.
Четверта – не передбачати регулярного огляду. Пристрої для випуску повітря потребують перевірки і обслуговування. Якщо нормальний доступ до них не закладений при монтажі – навіть хороше обладнання з часом втрачає ефективність.
Чому проблему повітря краще вирішувати на етапі проєктування
Оптимальний момент для цього питання – до запуску системи. На етапі проєктування або модернізації можна правильно визначити точки встановлення клапанів, вибрати потрібні типи пристроїв і врахувати всі режими роботи мережі. Це дешевше, точніше і швидше, ніж виправляти проблему пізніше.
Якщо ж питання виявляється вже в процесі експлуатації – усунути його складніше. Потрібен аналіз профілю траси, пошук точок накопичення повітря, перевірка насосних режимів і монтаж додаткового обладнання. Не завжди критична ситуація – але завжди більше часу і витрат, ніж при правильному підході з самого початку.
Для водоканалів, насосних станцій, промислових підприємств і водоочисних споруд організація випуску повітря – не додаткова опція при проєктуванні, а обов’язкова умова нормальної і безпечної роботи мережі.
Висновок
Повітряні пробки в трубопроводі негативно впливають на тиск, пропускну здатність, стан насосів і арматури, точність вимірювальних приладів. Якщо повітря не виходить із системи вчасно – зростає ризик гідравлічних ударів, вібрацій, вакуумних навантажень і прискореного зносу обладнання.
Вирішення – контрольований випуск і впуск повітря за допомогою повітряних клапанів, вантузів або комбінованих рішень. Підбір виконують під конкретну систему з урахуванням тиску, діаметра, профілю траси, режиму роботи і типу середовища.
Детальніше з асортиментом вантузів, повітряних клапанів та іншої трубопровідної арматури можна ознайомитися в каталозі CMO Україна – обладнання для систем водопостачання, водовідведення й промислового застосування.
