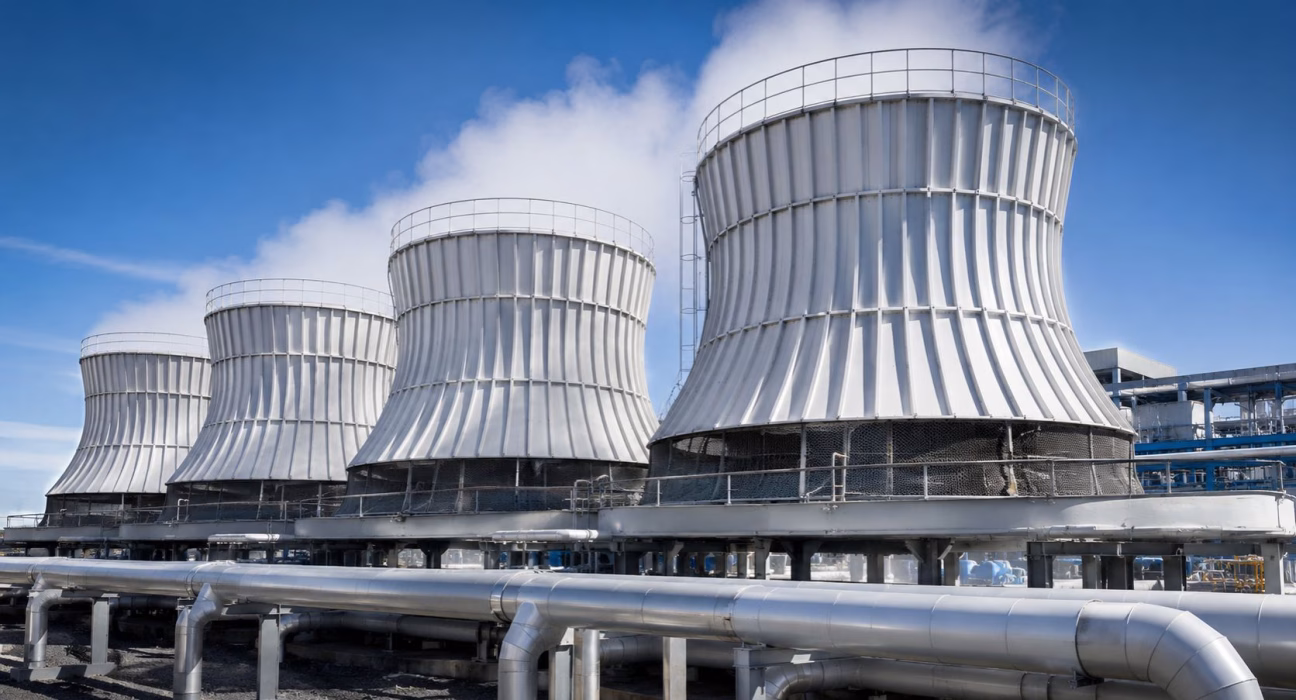

Промислові градирні є критично важливим елементом систем оборотного водопостачання на виробничих підприємствах, в енергетичному секторі та великих системах кондиціонування повітря. Їх головне технологічне завдання полягає у відведенні надлишкового тепла в атмосферу шляхом часткового випаровування охолоджуваної рідини.
Ефективна, економічна та безперебійна робота таких водоохолоджувальних установок напряму залежить від грамотного управління водним балансом та суворого контролю фізико-хімічних показників робочого середовища. Надійне охолодження технологічних процесів неможливе без правильно підібраного та налаштованого обладнання, тому якщо ви плануєте модернізацію існуючого контуру або нове будівництво, замовити промислову градирню під ключ можна на сайті https://sp-hradyrnia.com.ua/ з повним інжиніринговим супроводом та експертним сервісним обслуговуванням.
Глибоке розуміння термодинамічних процесів, що відбуваються всередині системи, дозволяє експлуатаційним службам суттєво знизити поточні витрати, подовжити термін служби теплообмінного обладнання та уникнути колосальних збитків від аварійних зупинок виробництва.
Основи водного балансу оборотної системи охолодження
Для підтримки стабільної та ефективної роботи відкритого охолоджувального контуру необхідно постійно компенсувати втрати теплоносія, що виникають під час його циркуляції та безпосереднього контакту з атмосферним повітрям. Водний баланс будь-якої вентиляторної або баштової градирні описується співвідношенням між загальною кількістю води, що подається у систему з магістралі підживлення, та загальним обсягом втрат у процесі тепломасообміну.
Основні складові втрат оборотної води включають:
- Випаровування – цільовий процес переходу частини охолоджуваної рідини у газоподібний стан, за рахунок якого безпосередньо відбувається зйом основної маси теплової енергії (прихована теплота пароутворення).
- Крапельне унесення – небажана втрата найдрібніших крапель рідини у рідкій фазі, які захоплюються висхідним потоком повітря, що відводиться осьовим або відцентровим вентилятором.
- Продувка (деконцентрація) – необхідне і цілеспрямоване скидання певної частини оборотної води у каналізаційну мережу для запобігання критичному накопиченню розчинених мінеральних солей та механічних домішок.
- Технологічні витоки – непередбачені експлуатаційні втрати води через нещільності фланцевих з’єднань, зношені сальники циркуляційних насосів, переливні труби басейну або мікротріщини у трубопроводах, які за правильного технічного обслуговування повинні бути зведені до абсолютного мінімуму.
Розрахунок втрат води: інженерні формули та практичні аспекти
Математично точний розрахунок водного балансу є фундаментальною вимогою для правильного проектування вузла підживлення, вибору запірно-регулюючої арматури, розрахунку продуктивності насосних станцій та проектування систем хімічної водопідготовки.
Розрахунок втрат на випаровування
Процес випаровування є рушійною силою охолодження у градирнях випарного типу. У загальній інженерній практиці прийнято вважати, що для зниження температури циркуляційної води на один градус Цельсія необхідно випарувати близько одного відсотка від загального об’єму води, що проходить через установку. Для виконання точніших технологічних розрахунків об’єму випаровування використовується спеціальна емпірична формула. Обсяг втрат на випаровування можна визначити як добуток витрати циркуляційної води, температурного перепаду та усередненого коефіцієнта випаровування. Зазвичай цей коефіцієнт становить близько 0.0015 і враховує питому теплоємність води та приховану теплоту пароутворення за нормальних кліматичних параметрів. Варто розуміти, що на практиці цей коефіцієнт може мати незначні відхилення залежно від поточної відносної вологості навколишнього повітря, барометричного тиску та швидкості вітру у зоні розташування градирні.
Оцінка крапельного унесення
Сучасні промислові градирні в обов’язковому порядку оснащуються високоефективними пластиковими краплевловлювачами, геометрична форма яких змушує потік повітря багаторазово змінювати напрямок, відбиваючи краплі назад у зону зрошення. Завдяки цим пристроям крапельне унесення становить вкрай незначну частку від циркуляційного потоку. Для сучасних установок із сертифікованими сепараторами цей показник варіюється в жорстких межах від 0.001 до 0.005 відсотка від об’єму циркуляції. Якщо на об’єкті експлуатується застаріле обладнання або краплевловлювачі мають механічні пошкодження, втрати на унесення можуть сягати 0.1 відсотка і більше. Це призводить до значної перевитрати води, пошкодження прилеглих будівельних конструкцій, обледеніння території у зимовий період експлуатації та створює небезпеку розповсюдження патогенних мікроорганізмів у радіусі кількох сотень метрів.
Продувка системи та управління циклами концентрації
У процесі випаровування вода переходить у пару у чистому вигляді, тоді як усі розчинені в ній мінеральні солі залишаються у циркуляційному контурі. Без регулярного оновлення води концентрація мінералів стрімко зростатиме, що призведе до пересичення розчину та неминучого випадання твердого кристалічного осаду. Для контролю цього явища використовується ключовий параметр – цикл концентрації. Це безрозмірна величина, яка демонструє відношення концентрації розчинених солей в оборотній воді градирні до концентрації тих самих солей у вихідній підживлювальній воді.
Об’єм води, який необхідно постійно скидати у каналізацію (продувка), знаходиться у прямій математичній залежності від втрат на випаровування та заданого циклу концентрації. Чим вищий цикл концентрації вдається підтримувати в системі охолодження, тим менше оборотної води потрібно скидати. Однак максимально можливе значення цього циклу жорстко лімітується вихідною якістю сирої води та хімічною ефективністю застосованих антискалантів. Для більшості вітчизняних промислових підприємств оптимальне та безпечне значення лежить у діапазоні від трьох до п’яти циклів.
Вплив якості підживлювальної води на ефективність теплообміну
Функціонування відкритих випарних систем охолодження нерозривно пов’язане з високим ризиком забруднення теплообмінних поверхонь технологічного обладнання (чилерів, компресорів, технологічних реакторів). Якість підживлювальної води відіграє вирішальну, а іноді й фатальну роль у збереженні початкових теплотехнічних характеристик системи. Навіть мікроскопічний шар відкладень на мідних трубках конденсаторів здатен критично знизити загальний коефіцієнт теплопередачі, що змушує холодильні машини працювати з серйозним перевантаженням, значно підвищуючи споживання електричної енергії та наближаючи момент капітального ремонту компресорів.
Головні експлуатаційні проблеми, спричинені недостатньою якістю підживлювальної води:
- Утворення твердого мінерального накипу. Найпоширенішими винуватцями є карбонат кальцію, силікат магнію та сульфат кальцію. Особливість цих сполук полягає у їхній зворотній розчинності – вони набагато інтенсивніше кристалізуються саме на найбільш гарячих поверхнях теплообмінних апаратів, формуючи щільний теплоізоляційний шар, який блокує відведення тепла.
- Активні корозійні процеси. Підвищений вміст хлоридів, сульфат-іонів, розчиненого кисню, а також відхилення рівня pH від норми провокують стрімку електрохімічну корозію металевих елементів контуру. Наслідком є критичне потоншення стінок сталевих трубопроводів, виникнення наскрізних свищів та накопичення продуктів корозії (оксидів заліза) у застійних зонах басейну градирні.
- Інтенсивне біологічне обростання. Тепле, постійно збагачене киснем середовище оборотної води під дією сонячного світла перетворюється на ідеальний інкубатор для розмноження ціанобактерій, водоростей та грибків. Органічні біоплівки, що закріплюються на поверхнях, мають неймовірно високі теплоізоляційні властивості, які в кілька разів гірші за показники мінерального накипу. Крім того, безпосередньо під шаром слизової біоплівки створюються анаеробні умови, де розвиваються агресивні сульфатвідновлювальні бактерії, що спричиняють глибоку локальну підшламову корозію.
Нормування показників та розрахункові індекси стабільності води
Для запобігання руйнуванню системи та втраті ефективності охолодження необхідно забезпечити комплексну хімічну водопідготовку. Вона може включати попереднє пом’якшення натрій-катіонуванням, знесолення методом зворотного осмосу або дозування спеціалізованих хімічних реагентів: інгібіторів корозії, полімерних дисперсантів для утримання солей у розчиненому стані та біоцидів широкого спектра дії.
Для професійного прогнозування поведінки води в контурі охолодження технологи використовують розрахункові індекси, зокрема індекс Ланжельє та індекс стабільності Різнара. Індекс Ланжельє демонструє поточний ступінь насиченості води карбонатом кальцію: позитивні значення свідчать про очевидну схильність до випадання накипу, а негативні інформують про корозійну активність розчину. Індекс Різнара є більш спеціалізованим комплексним показником для систем охолодження. Якщо значення цього індексу знаходиться у межах від шести до семи, вода вважається хімічно стабільною. Значення нижче шести попереджають інженерів про екстремально високий ризик формування важких мінеральних відкладень, тоді як показники вище семи свідчать про дуже агресивну корозійну поведінку рідини стосовно металів.
Таблиця: Рекомендовані базові показники якості оборотної води для стандартних промислових систем охолодження
| Назва параметра | Одиниця виміру | Рекомендоване значення | Потенційні ризики при порушенні норми |
| Водневий показник (pH) | – | 7.5 – 8.5 | При зниженні: руйнівна корозія металів. При підвищенні: інтенсивне утворення твердого накипу. |
| Загальна жорсткість води | мг-екв/л | не більше 4.0 – 5.0 | Швидка кристалізація солей жорсткості на гарячих трубках теплообмінного обладнання. |
| Загальний вміст солей (TDS) | мг/л (ppm) | до 2000 – 2500 | Різке збільшення електропровідності води та фатальне посилення електрохімічної корозії. |
| Вміст хлорид-іонів | мг/л | менше 200 | Руйнування пасиваційної оксидної плівки, небезпечна пітингова корозія навіть нержавіючої сталі. |
| Залізо загальне | мг/л | менше 1.0 | Утворення пухких залізистих відкладень, формування живильного середовища для залізобактерій. |
| Вільний залишковий хлор | мг/л | 0.2 – 0.5 | При нестачі: швидкий неконтрольований ріст колоній мікроорганізмів, утворення водоростей. |
Стратегії оптимізації та автоматизації управління градирнею
Сучасний інженерний підхід до довгострокової експлуатації водоохолоджувальних установок полягає у максимальній диспетчеризації та автоматизації процесів моніторингу. Впровадження електронних контролерів, які безперервно у режимі реального часу аналізують електропровідність оборотної води, дозволяє повністю автоматизувати процес скидання води. Система самостійно відкриває моторизований клапан продувки лише у той момент, коли концентрація розчинених солей досягає встановленого гранично допустимого рівня, і автоматично закриває його після розбавлення об’єму свіжою водою. Це рішення повністю виключає людський фактор, унеможливлює колосальну перевитрату ресурсів при постійно відкритому вентилі ручної продувки та надійно захищає систему охолодження від аварійної переконцентрації мінералів.
Додатково застосовується система імпульсного пропорційного дозування хімічних реагентів. Насоси-дозатори подають антискаланти та інгібітори корозії у строгій залежності від показань імпульсного лічильника на лінії підживлення, що гарантує ідеально стабільну концентрацію захисної хімії у контурі за будь-яких теплових навантажень. Для глобальної оптимізації енергетичних режимів широко застосовуються частотні перетворювачі, які встановлюються на електродвигунах осьових вентиляторів градирні. Вони плавно регулюють швидкість обертання аеродинамічних лопатей залежно від температури охолодженої води у басейні та показників зовнішнього середовища. Це дозволяє підприємству економити десятки тисяч кіловат електроенергії у перехідний або зимовий період, підтримуючи ідеальну температуру холодоносія без різких коливань.
Висновки щодо експлуатації водоохолоджувальних комплексів
Грамотна модернізація та оптимізація роботи промислових градирень – це складне комплексне інженерне завдання, яке неможливо виконати без глибокого розуміння термодинамічних процесів, аеродинаміки та гідрохімії. Точний математичний розрахунок втрат води на випаровування та продувку є першочерговим і абсолютно необхідним етапом для створення збалансованої системи оборотного водопостачання. Систематичне нехтування питаннями контролю якості підживлювальної води неминуче і дуже швидко призводить до незворотної деградації дороговартісного теплообмінного обладнання, експоненціального збільшення витрат на енергоносії та постійних незапланованих ремонтних робіт. Впровадження сучасних інструментальних методів контролю водопідготовки у тісній комбінації з інтелектуальними автоматизованими системами управління водним балансом дозволяє досягти максимальної можливої енергоефективності. Такий підхід зводить до мінімуму негативний вплив підприємства на навколишнє середовище за рахунок зменшення об’єму хімічних скидів та забезпечує багаторічну надійну експлуатацію всього промислового комплексу охолодження без втрат продуктивності.
